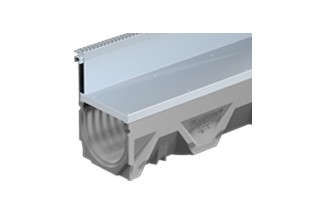

FILCOTEN 150 Шлицеви улеи
Отводнителни улеи с шлиц надстройка FILCOTEN за повърхностно линейно отводняване на водосборни площи с допълнителни архитектурни изисквания. Различни видове шлиц надстройки (симетрични и асиметрични) с решетки и номинална широчина 18 мм предназначение за различни настилки до клас на натоварване D 400 kN съгласно БДС EN 1433.
Оптимален монтаж в различни видове настилки като калдъръми, паваж, необработени настилки до клас на натоварване D 400 kN съгласно БДС EN 1433.
Подходящи за отводнителни улеи FILCOTEN light 150.
Номинална широчина: 150 мм
Строителна широчина: 180 мм
Строителна височина:от 152 мм
Решетки: Шлиц надройки с номинална широчина 18 мм
По избор хоризонтални улеи без наклон.
Клас натоварване: А15 до D400
Шлиц надстройки от неръждаема стомана за FILCOTEN light NW 150
|
Арт. № |
Описание |
Решетка |
Материал |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
17115313 |
Шлиц надстройка E NW 150, асиметричен, SW 18, Клас C 250 kN, 1000/180/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
1000/180 |
C 250 kN |
SW 18 |
6.2 |
25 |
180 |
|
17115393 |
Ревизионна шахта E NW 150, асиметричен, SW 18, Клас D 400 kN, 500/180/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
500/180 |
D 400 kN |
SW 18 |
5.2 |
20 |
180 |
Шлиц надстройки от поцинкована стомана за FILCOTEN light NW 150
|
Арт. № |
Описание |
Решетка |
Материал |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
17115213 |
Шлиц надстройка V NW 150, асиметричен, SW 18, Клас C 250 kN, 1000/180/132/SH 110 |
Шлиц-надстройка асим. |
Поц. стомана |
1000/180 |
C 250 kN |
SW 18 |
6.2 |
25 |
180 |
|
17115293 |
Ревизионна шахта V NW 150, асиметричен, SW 18, Клас D 400 kN, 500/180/132/SH 110 |
Шлиц-надстройка асим. |
Поц. стомана |
500/180 |
D 400 kN |
SW 18 |
5.2 |
20 |
180 |
FILCOTEN light NW 150 подходящ за шлицева надстройка 150
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
10315000 |
FILCOTEN light NW 150, Nr. 0, без наклон |
150 |
0 |
без наклон |
152 |
1000 |
18.6 |
28 |
|
10315050 |
FILCOTEN light NW 150, Nr. 0, Д=500 mm, без наклон |
150 |
0 |
без наклон |
152 |
500 |
9.3 |
56 |
|
10315070 |
FILCOTEN light NW 151, Nr. 0, с отвор за заустване, без наклон |
150 |
0 |
отвор без наклон |
152 |
1000 |
17.6 |
28 |
Принадлежности за шлицева надстройка и FILCOTEN light 150
|
Арт. № |
Описание |
|
10315091 |
FILCOTEN light Шахта NW150, 500/195/650, вкл. KG-муфа DN150 |
|
22516 |
Кошница за едри отпадъци за FILCOTEN Шахта NW 150, пластмаса (light, tec, pro) |
|
19015201 |
Челна плоча NW 150, тапа, поцинк. (light, tec) |
|
19015202 |
Челна плоча NW 150, с щутцер DN 100, поцинк. (light, tec) |
|
17110280 |
Челна плоча V NW 100 и NW 150, променлива стр. височина от 80 до 200, поцинк., |
|
17110380 |
Челна плоча E NW 100 и NW 150, променлива стр. височина от 80 до 200, стомана неръждаема V2A 1.4301, |
|
30057 |
Воден затвор zu Шахта DN 150 за преоборувдане (light, tec, pro) |
