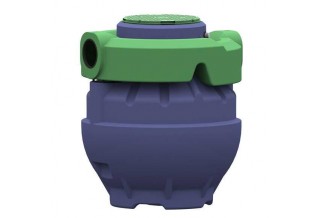

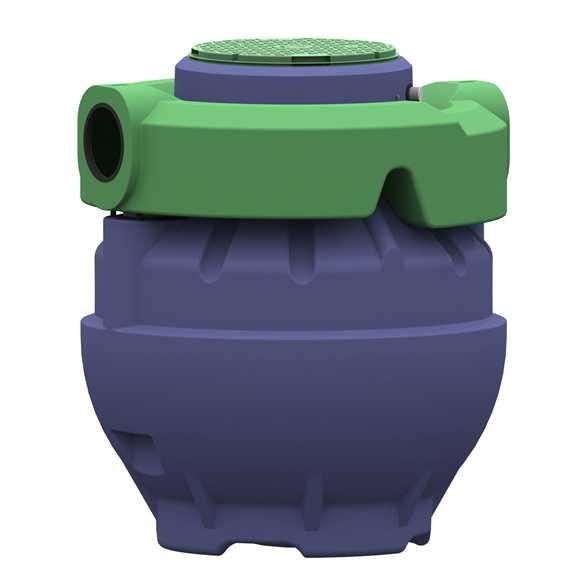

Сепаратор на леки течности SPHERE с утайкозадържател, коалесцентен филтър и байпас
Описание :
Резервоар от полиетилен с висока плътност по метода на въртящо формуване;
Автоматичен вертикално-затварящ поплавък, тариран на 0,85;
Входни и изходни муфи от нитрил (само YH1001E с PVC муфи);
Пластмасов капак А15 с заключване чрез болтове от неръждаема стомана;
Напълно сменяем коалесцентния филтър;
Защитен коалесцентния филтър от утайки чрез тънка преграда;
Клас 1, заустване < 5 мг/л) съгласно БДС EN 858.
Входно устройство с тънкостенен преливни и хидравличен затвор за снабдяване на байпаса.
Размери :
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Арт. № |
NS |
P |
L |
H |
E |
S |
Fe |
Dn |
A |
Тегло |
Обем |
Обем |
Ø D |
|
|
(l/s) |
утайкозадържател |
сепаратор |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
YH1001E |
1.5 |
1000 |
1000 |
1000 |
665 |
635 |
365 |
160 |
770 |
38 |
150 |
190 |
585 |
|
|
YH1003E |
3 |
1200 |
1200 |
1230 |
880 |
840 |
390 |
200 |
54 |
300 |
359 |
585 |
|
|
YH1006E |
6 |
1500 |
1500 |
1700 |
1330 |
1280 |
420 |
250 |
117 |
600 |
900 |
745 |
|
|
YH1008E |
8 |
1500 |
1500 |
1700 |
1260 |
1210 |
490 |
315 |
117 |
800 |
720 |
745 |
|
|
YH1010E |
10 |
1500 |
1500 |
1965 |
1500 |
1450 |
515 |
315 |
145 |
1000 |
940 |
745 |
