FILCOTEN pro Е 150

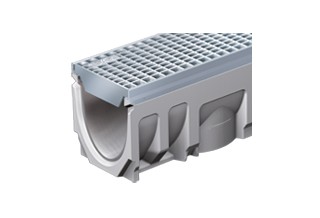

FILCOTEN pro Е 150 е отводнителен улей от олекотен фазер-бетон със защитен кант от неръждаема стомана за клас на натоварване до Е600 съгласно БДС EN 1433.
Номинална широчина: 150 мм
Строителна широчина: 188 мм
Строителна височина:от 210 до 260 мм
Решетки: SV - без болтово заключване.
По избор хоризонтални улеи без наклон.
Клас натоварване: А15 до Е600
FILCOTEN pro E с номинален размер 150 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|

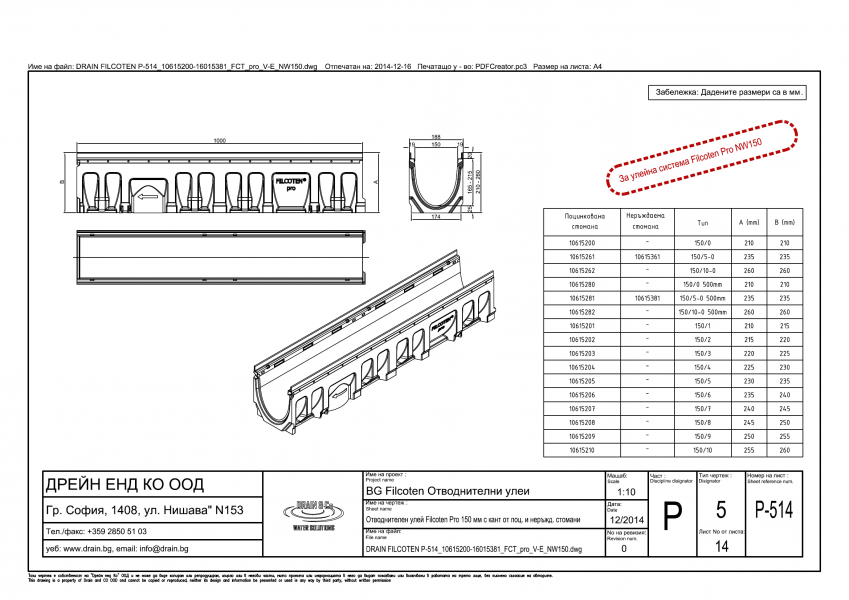

10615300 |
FILCOTEN pro Е NW 150 Nr. 0, без наклон |
150 |
0 |
без наклон |
210 |
1000 |
30.3 |
20 |
|

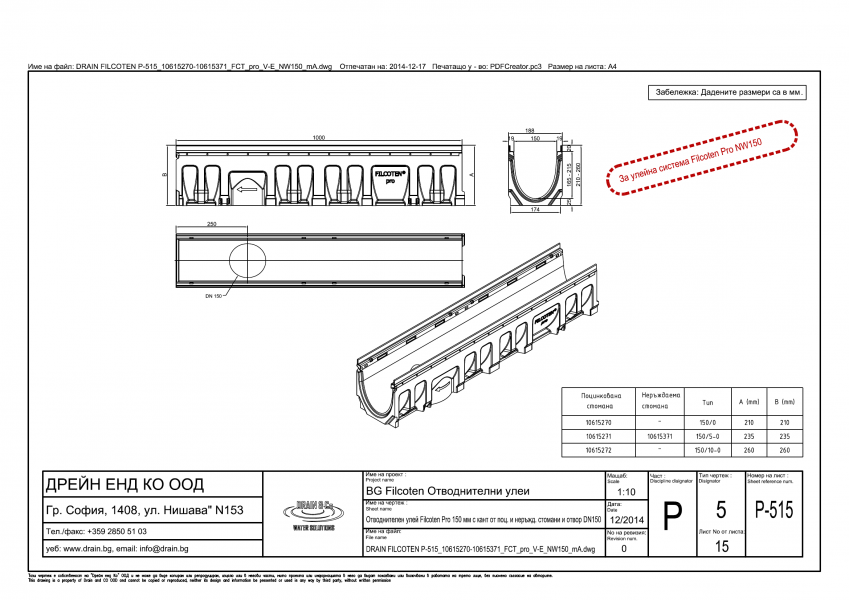

10615370 |
FILCOTEN pro Е NW 151 Nr. 0, с отвор за заустване, без наклон |
150 |
0 |
отвор без наклон |
210 |
1000 |
30 |
20 |
Решетки с номинален размер 150 мм
|
Арт. № |
Описание |
Решетка |
Материал |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|

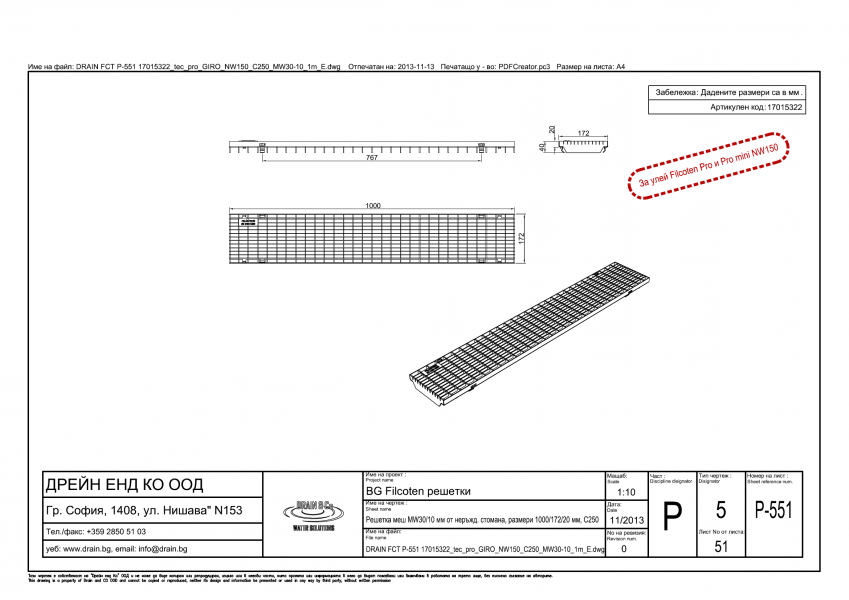

17015322 |
Решетка МЕШ NW150, 1000/172/20, меш 30/10, Клас C 250 kN, стомана неръждаема V2A (tec, pro) |
Решетка меш |
Неръж.ст. 1.4301 V2A |
1000/172 |
C 250 kN |
MW 30/10 |
6.9 |
100 |
1280 |
|

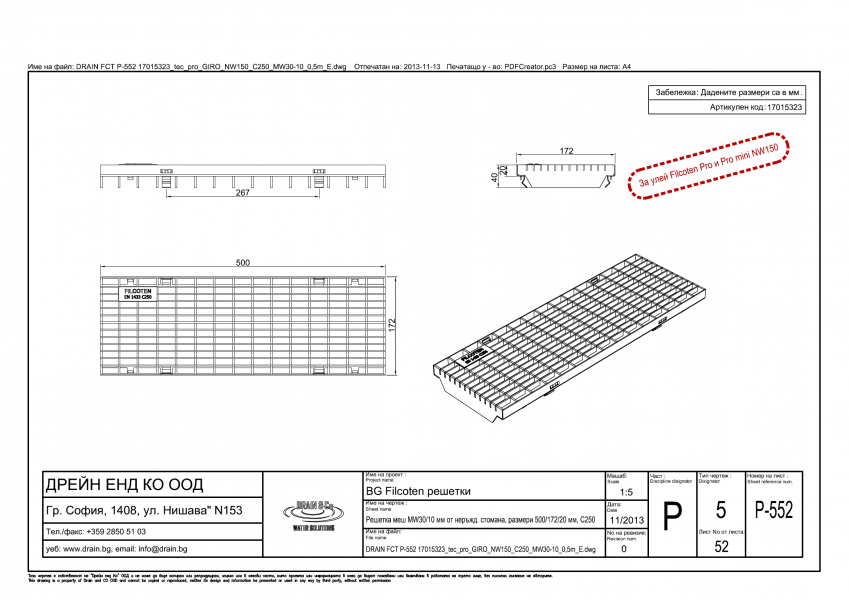

17015323 |
Решетка МЕШ NW150, 500/172/20, меш 30/10, Клас C 250 kN, стомана неръждаема V2A (tec, pro) |
Решетка меш |
Неръж.ст. 1.4301 V2A |
500/172 |
C 250 kN |
MW 30/10 |
3.6 |
120 |
1240 |
|

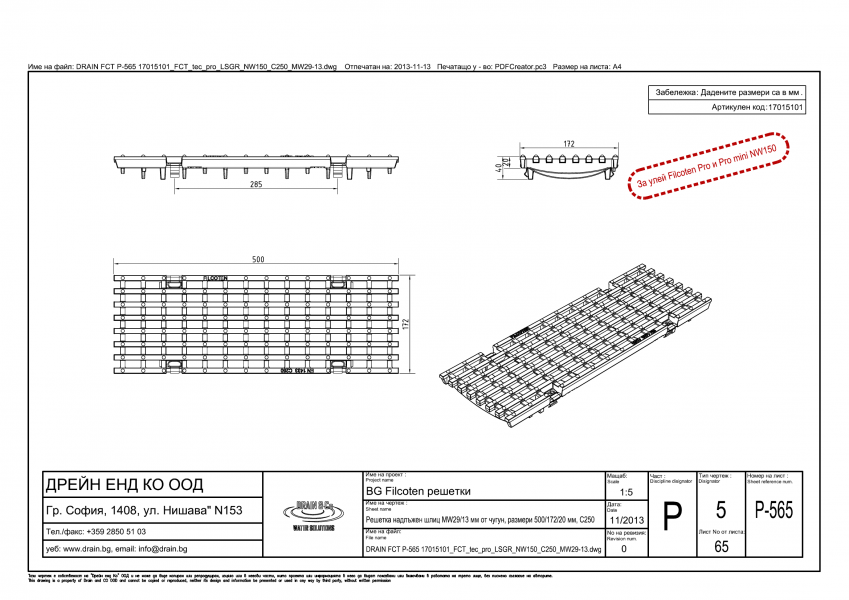

17015101 |
Решетка чугун надлъжен шлиц NW 150, 500/172/20, MW 29/13, Клас C 250 kN, (tec, pro) |
Надл. шлиц |
Чугун |
500/172 |
C 250 kN |
MW 29/13 |
4.9 |
128 |
710 |
|

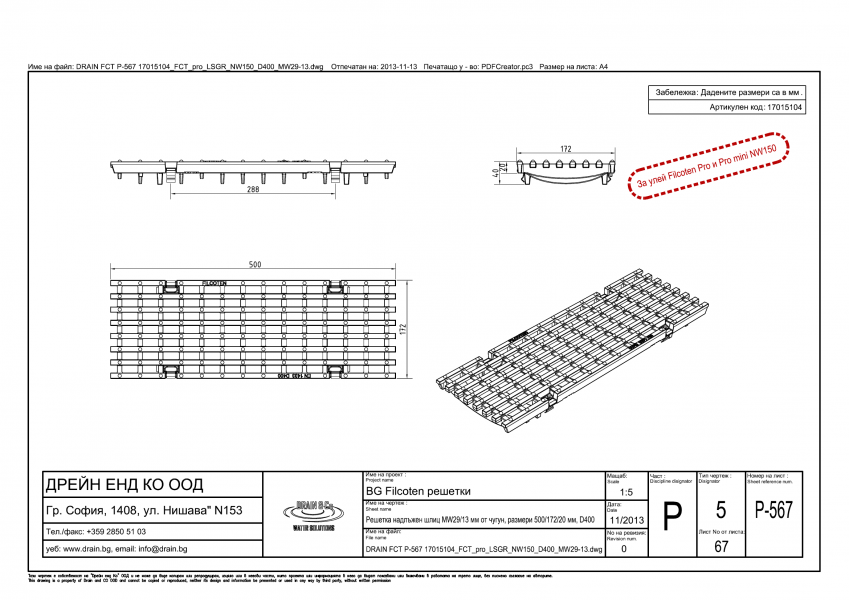

17015104 |
Решетка чугун надлъжен шлиц NW 150, 500/172/20, MW 29/13, Клас D 400 kN (pro) SV |
Надл. шлиц |
Чугун |
500/172 |
D 400 kN |
MW 29/13 |
5.2 |
128 |
710 |
|

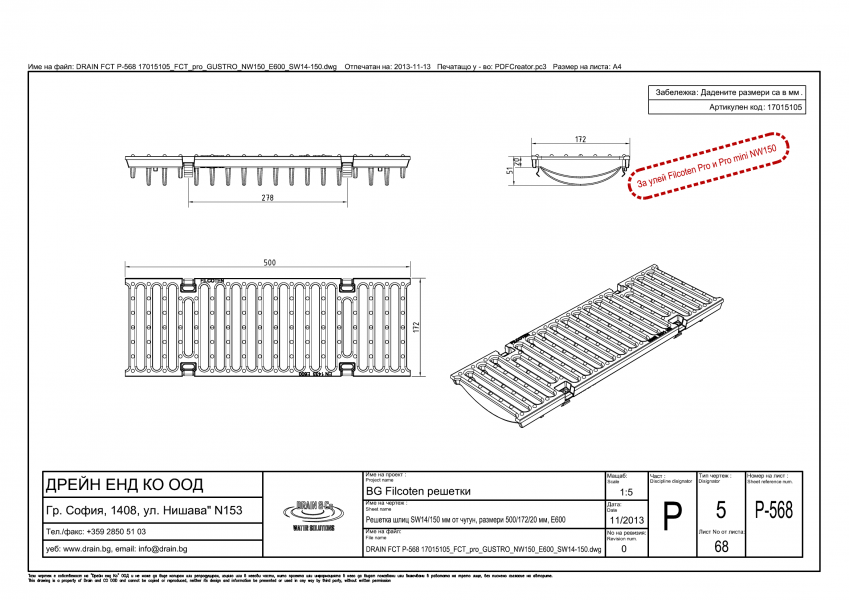

17015105 |
Решетка чугун шлиц NW 150, 500/172/20, SW 14/150, Клас E 600 kN (pro) SV |
Решетка шлиц |
Чугун |
500/172 |
E 600 kN |
SW 14/150 |
7 |
1 |
710 |
Принадлежности
|
Арт. № |
Описание |
|
10615390 |
FILCOTEN pro E Шахта NW 150, 500/200/670, вкл. KG-муфа DN150 |
|
19015330 |
Челна плоча NW 150, тапа, стомана неръждаема V2A (pro Nr. 0-10) |
|
19015331 |
Челна плоча NW 150, с щутцер DN150, стомана неръждаема V2A (pro Nr. 0-10)) |
|
19015315 |
Челна плоча NW 150, тапа, стомана неръждаема V2A (pro № 15-0, 20-0) |
|
19015316 |
Челна плоча NW 150, с щутцер DN150, стомана неръждаема V2A (pro № 15-0, 20-0) |
|
22516 |
Кошница за едри отпадъци за FILCOTEN Шахта NW 150, пластмаса (light, tec, pro) |
|
30057 |
Воден затвор за Шахта DN 150, за преоборувдане (light, tec, pro) |
|
32088 |
Заключване против вандализъм за NW 150 (FILCOTEN tec, pro) |
Снимки:
|
|
|
|
|
|
|
