FILCOTEN light mini 100
Нископрофилна отводнителната улейна система FILCOTEN light от фибробетон с и без наклон. Стандартна и мини серия с височина съответно 90 и 55 мм. С наклон - до 140 мм.
Разнообразните вариантни решения от меш и шлиц решетки от поцинкована стомана и чугун, перфорирани и дизайн решекти правят системата да изглежда чудесноестетически и приложима за почти всички повърхности до клас на натоварване C 250 съгласно БДС EN 1433.
Оптимален монтаж в тераси, баклони, пешеходни пасажи, спортни съоръжения, вътрешни пътища и подобни.
Номинална широчина: 100 мм
Строителна широчина: 126мм
Строителна височина: 55 мм
Решетки: SV - без болтово заключване.
По избор хоризонтални улеи без наклон.
Клас натоварване: А15 до C250
FILCOTEN light mini с номинална широчина 100 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|

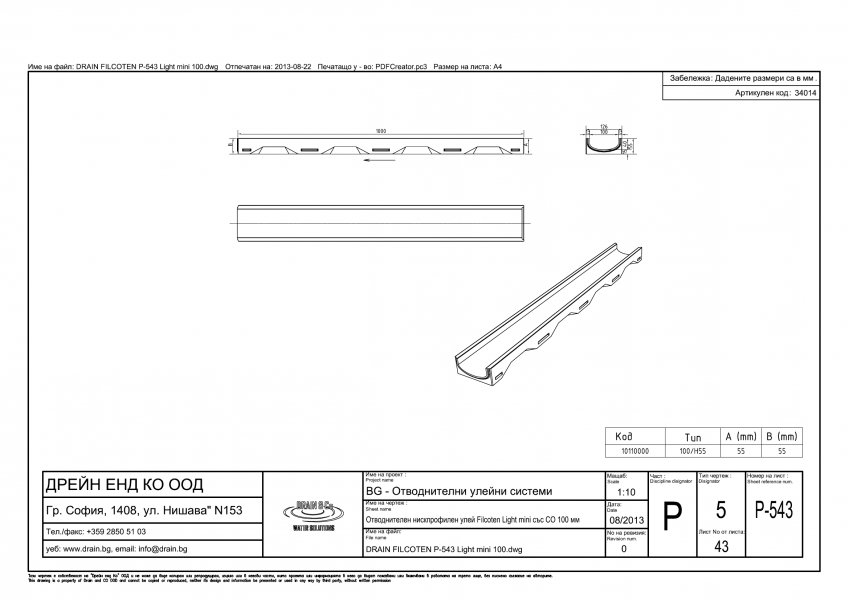

10110000 |
FILCOTEN light NW 100, mini, H=55 mm, без наклон |
100 |
0 |
без наклон |
55 |
1000 |
6.1 |
78 |
|

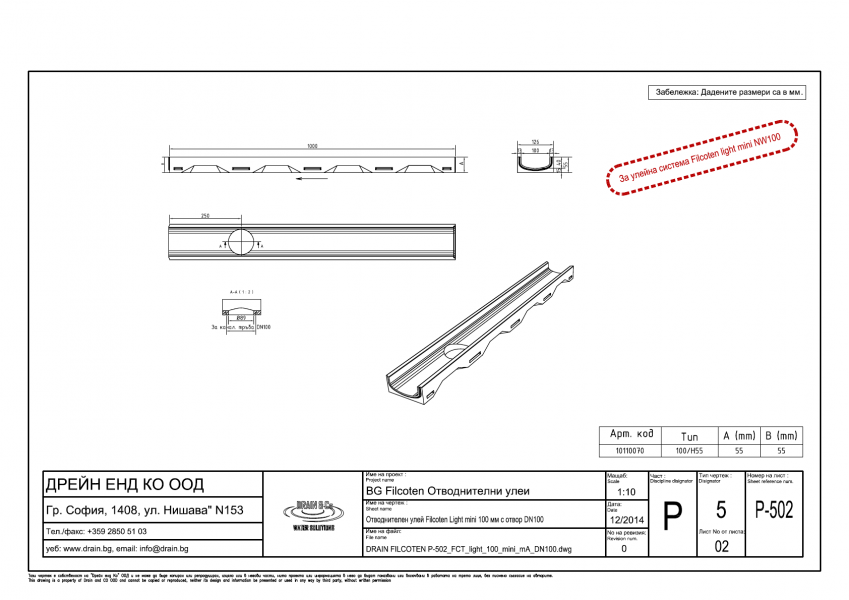

10110070 |
FILCOTEN light NW 101, mini, H=55 mm, с отвор за заустване, без наклон |
100 |
0 |
отвор без наклон |
55 |
1000 |
6.1 |
78 |
Решетки с номинален размер 100 мм
|
Арт. № |
Описание |
Решетка |
Материал |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
17110305 |
Шлиц надстройка E NW 100, асиметричен, SW 18, Клас А 15 kN, 1000/124/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
1000/124 |
A 15 kN |
SW 18 |
3.8 |
180 |
|
|
17110306 |
Шлиц надстройка E NW 100, асиметричен, SW 18, Клас А 15 kN, 500/124/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
500/124 |
A 15 kN |
SW 18 |
2 |
160 |
|
|
17110205 |
Шлиц надстройка V NW 100, асиметричен, SW 18, Клас А 15 kN, 1000/124/132/SH 110 |
Шлиц-надстройка асим. |
Поц. стомана |
1000/124 |
A 15 kN |
SW 18 |
3.8 |
180 |
|
|

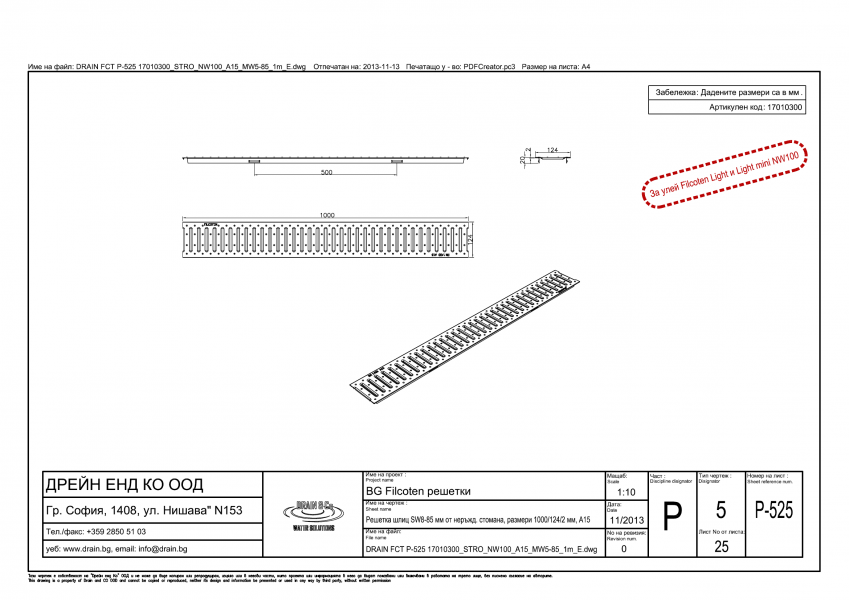

17010300 |
Решетка шлиц NW 100, 1000/124/2, SW 5/85, Клас A 15 kN, стомана неръждаема V2A (light) |
Шлиц решетка |
Неръж.ст. 1.4301 V2A |
1000/124 |
A 15 kN |
SW 5/85 |
1.62 |
270 |
160 |
|

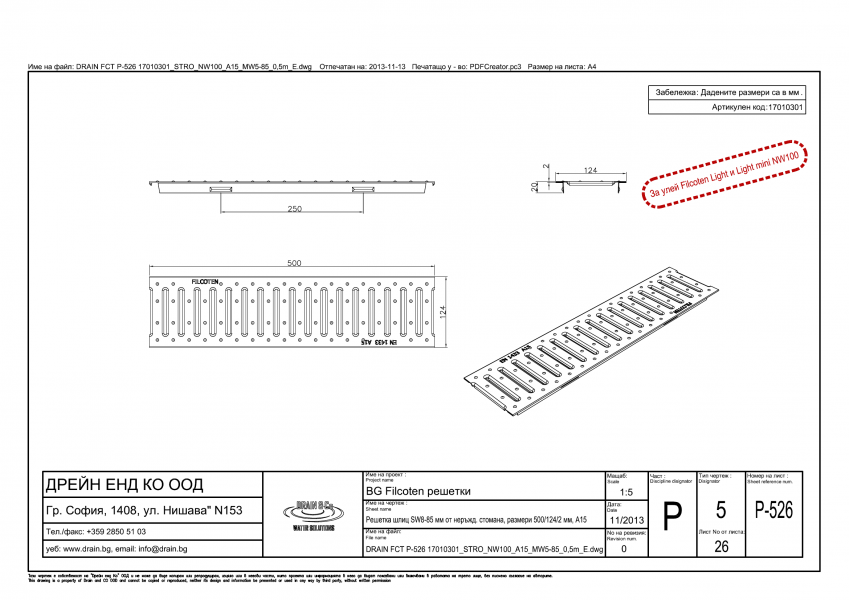

17010301 |
Решетка шлиц NW 100, 500/124/2, SW 5/85, Клас A 15 kN, стомана неръждаема V2A (light) |
Шлиц решетка |
Неръж.ст. 1.4301 V2A |
500/124 |
A 15 kN |
SW 5/85 |
0.81 |
260 |
160 |
|

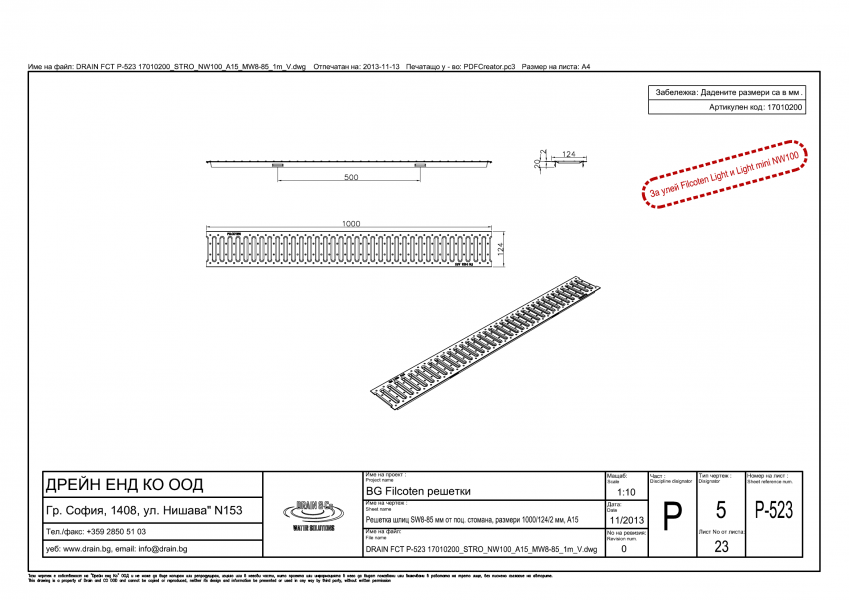

17010200 |
Решетка шлиц NW 100, 1000/124/2, SW 8/85, Клас A 15 kN, поцинк. (light) |
Шлиц решетка |
Поц. стомана |
1000/124 |
A 15 kN |
SW 8/85 |
1.62 |
270 |
265 |
|

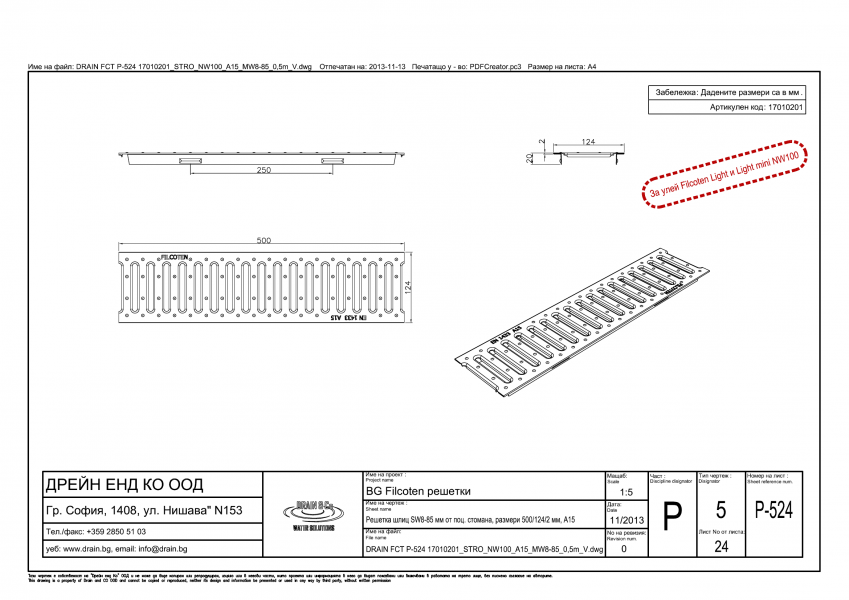

17010201 |
Решетка шлиц NW 100, 500/124/2, SW 8/85, Клас A 15 kN, поцинк. (light) |
Шлиц решетка |
Поц. стомана |
500/124 |
A 15 kN |
SW 8/85 |
0.81 |
260 |
265 |
|
17010310 |
Решетка шлиц МЕШ NW 100, 1000/124/2, меш 30/10, Клас B 125 kN, стомана неръждаема V2A (light) |
Решетка меш |
Неръж.ст. 1.4301 V2A |
1000/124 |
B 125 kN |
MW 30/10 |
2.64 |
200 |
795 |
|
17010311 |
Решетка шлиц МЕШ NW 100, 500/124/2, меш 30/10, Клас B 125 kN, стомана неръждаема V2A (light) |
Решетка меш |
Неръж.ст. 1.4301 V2A |
500/124 |
B 125 kN |
MW 30/10 |
1.3 |
180 |
795 |
|
17010210 |
Решетка шлиц МЕШ NW 100, 1000/124/2, меш 30/10, Клас B 125 kN, поцинк. (light) |
Решетка меш |
Поц. стомана |
1000/124 |
B 125 kN |
MW 30/10 |
2.64 |
200 |
795 |
|
17010211 |
Решетка шлиц МЕШ NW 100, 500/124/2, меш 30/10, Клас B 125 kN, поцинк. (light) |
Решетка меш |
Поц. стомана |
500/124 |
B 125 kN |
MW 30/10 |
1.3 |
180 |
795 |
|
17010100 |
Решетка меш чугун NW 100, 500/124/5, MW 15/25, Клас C 250 kN вкл. пружина държач (light) |
Решетка меш чугун |
Чугун |
500/124 |
C 250 kN |
MW 15/25 |
2.57 |
240 |
455 |
|
17010150 |
Решетка меш чугун NW 100, 500/124/5, MW 15/25, Клас C 250 kN вкл. пружина държач, KTL-покритие (light) |
Решетка меш чугун |
Чугун, KTL-покритие |
500/124 |
C 250 kN |
MW 15/25 |
2.57 |
240 |
455 |
|
17110313 |
Шлиц надстройка E NW 100, асиметричен, SW 18, Клас C 250 kN, 1000/126/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
1000/126 |
C 250 kN |
SW 18 |
5.7 |
25 |
180 |
|
S0458 |
Шлиц надстройка E NW 100, симетричен, SW 18, Клас C 250 kN, 1000/126/132/SH 110 |
Шлиц-надстройка сим. |
Неръж.ст. 1.4301 V2A |
1000/126 |
C 250 kN |
SW 18 |
|||
|
17110213 |
Шлиц надстройка V NW 100, асиметричен, SW 18, Клас C 250 kN, 1000/126/132/SH 110 |
Шлиц-надстройка асим. |
Поц. стомана |
1000/126 |
C 250 kN |
SW 18 |
5.7 |
25 |
180 |
|
17110393 |
Ревизионен елемент E NW 100, асиметричен, SW 18, Клас D 400 kN, 500/126/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
500/126 |
D 400 kN |
SW 18 |
4.5 |
20 |
180 |
|
S0459 |
Ревизионен елемент E NW 100, симетричен, SW 18, Клас С 250 kN, 500/129/132/SH 110 |
Шлиц-надстройка сим. |
Неръж.ст. 1.4301 V2A |
500/129 |
C 250 kN |
SW 18 |
|||
|
17110293 |
Ревизионен елемент V NW 100, асиметричен, SW 18, Клас D 400 kN, 500/126/132/SH 110 |
Шлиц-надстройка асим. |
Поц. стомана |
500/126 |
D 400 kN |
SW 18 |
4.5 |
20 |
180 |
Принадлежности
|
Арт. № |
Описание |
|
17110280 |
Челна плоча V NW 100 и NW 150, променлива стр. височина от 80 до 200, поцинк., |
|
17110380 |
Челна плоча E NW 100 и NW 150, променлива стр. височина от 80 до 200, стомана неръждаема V2A 1.4301, |
|
19010200 |
Челна плоча NW 100, тапа, поцинк. (light, tec pro mini) |
|
19010300 |
Челна плоча NW 100, тапа, стомана неръждаема V2A (light, tec pro mini) |
